名称： -1~7等星模拟器
型号： OSESS
品牌： 努美科技
一、概述
在距离光学系统出射口30m处，模拟-1~7 等星亮度，要求光斑直径80mm，发散角小于0.003°。
二、系统介绍
系统包括均匀光源，星点板，平行光管，光阑，驱动电源，控制软件等。本系统不含监控探测器，监控部分由客户自行提供，如需监控，需要特殊说明。
均匀光源经过星点板后，再由平行光管准直出射光，在30m远处形成直径80mm的光斑，光斑亮度满足-1~7等星的亮度要求，平行光管将光线准直，发散角小于 0.003°，出射光亮度通过调节光源电流进行控制。

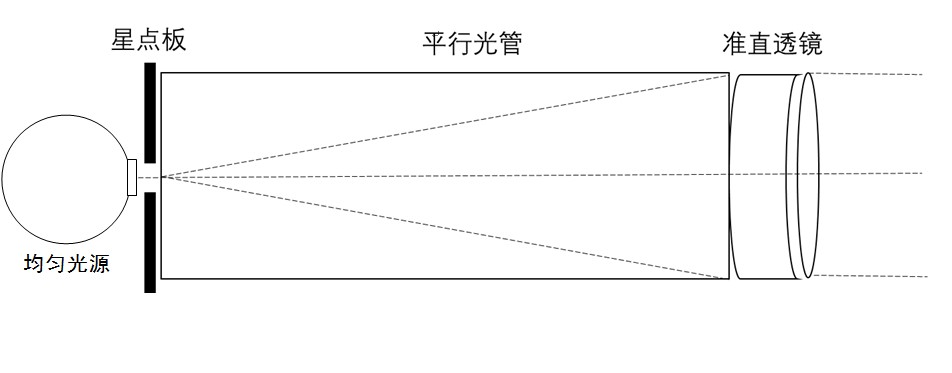

-1~7等星模拟器光学系统结构
三、性能指标
1，平行光管的参数如下：
▪ 焦距：1000mm
▪ 直径：80mm
▪ 出射光发散角：0.003°
▪ 光学系统透过率：0.85%
2，星点板参数如下：
▪ 星点板：小孔直径52um
3，均匀光源参数如下：
▪ 色温：6500k
▪ 出口亮度：大于2000nit
▪ 光源稳定度：<±5%（4小时）
4，系统性能参数如下：
▪ 系统响应时间：≤10ms
▪ 星等模拟亮度误差10%，根据客户星等监控水平而定
四、所需均匀计算
根据平行光管出口的照度值，推算星点板小孔的照度值，再计算均匀光源所需光亮度。由需要**亮-1等星亮度，可知30cm处照度为E=2.65×10- 6lx，根据平行光管尺寸及星点板的尺寸，得到星点板的亮度大于2000nit。
五、亮度的调节方式
亮度的调节方式是通过调节白光 LED 的驱动电流来进行的，因为LED光源的色温随电流变化而变化的幅度比较小，因此可以通过调节电流来调节LED的发光亮度，从而实现不同星等亮度。LED光源经过积分球的匀化，行程均匀的亮度源。
六、软件介绍

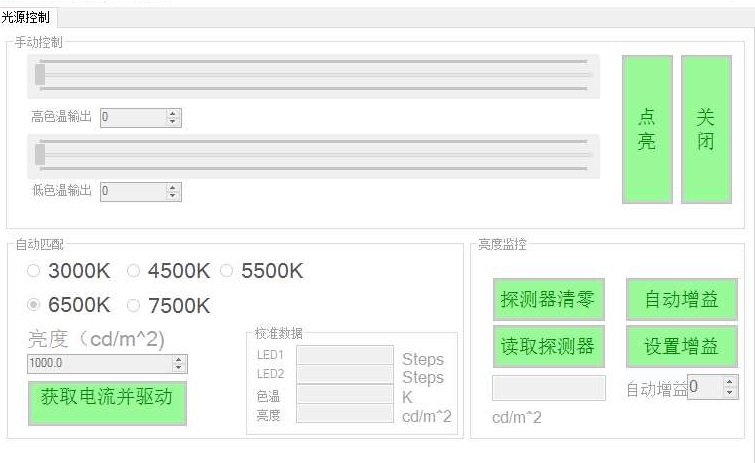

系统软件界面如下图。软件界面比较直观，可以手动调节 LED 的电流大小，在界面上就是光标的位置，越往右代表电流越高，亮度越高。
