星光模拟器

名称: 星光模拟器

型号: SLS

品牌: 努美科技

  • 详细信息

一、性能指标

▪ 雷达跟瞄子系统目标特性模拟;

▪ 光谱范围:400nm~700nm;

▪ 角度模拟精度:001°;

▪ 模拟星等:优于-1~7星等(可直接设置也可随距离模拟变化);

▪ 系统参数**更新时间:不大于10ms;

▪ 光源稳定性:优于±5%/4h。

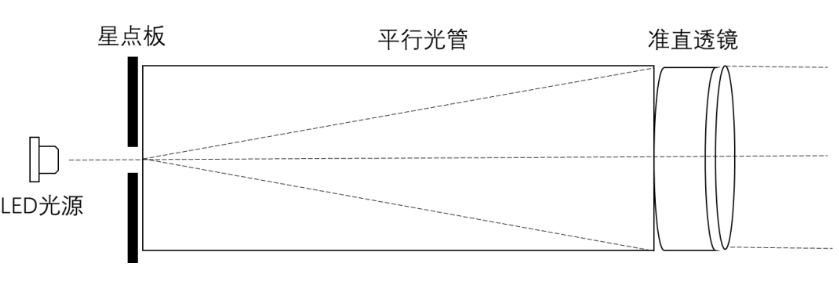

星光模拟器光学系统结构图

二、系统组成

星光模拟器由LED光源,星点板,平行光管,准直透镜,驱动电源,控制软件等组成。通过调节LED的驱动电流实现不同级别的亮度输出,从而实现不同星等亮度要求。



三、软件介绍

系统软件界面如下图。软件界面清晰直观,可手动调节LED的电流大小,也可按照步数输入期望的数值,实现精细调节,实际调节精度远大于2星等。





能够获取**的空间姿态信息是空间飞行器自主导航的基础,是飞行器控制系统中**重要的元素。航天器在太空中运行时,利用空间导航敏感器捕获和提取其飞行姿态信息。常见的姿态敏感器有地球敏感器、太阳敏感器、磁力计、星敏感器等,其中星敏感器的姿态测量精度**高,能够达到1秒。随着空间技术的发展,卫星、载人飞船等航天器姿态定位要求的不断提高,对星敏感器的技术指标也提出了更高的要求。为了实现星敏感器的地面检测,所以研制了星模拟器对其进行地面测试和标定。为了匹配星敏感器的测试要求,星模拟器的指标要求也要相应提高。

静态星模拟器主要用于对单星或固定星图的光谱、星等和星间角距等进行模拟。这种星模拟器对模拟星图的星点位置、星等和单星张角的精度要求很高,不需要提供实时星图,而且结构简单。根据各指标要求本文设计了一种高成像质量的光学系统,该系统具有宽光谱、小畸变等特点。
